纤维截面分析仪
纤维截面crn,s-}e}tin}i of finer }l]一切片机或刀片按纤维轴垂直一方向切断纤维后所得的平整横截面一将此薄片在投影仪或显微镜下观察:·是鉴别纤维品种，J升观察纤维形状，如异形纤维、异形丝的中幸度和异形度、复合纤维等。二是考察纺丝均匀状况。
纤维的横截面形态因线密度而变化。细羊毛的截面近似圆形，长短径之比在1~1.2左右；粗羊毛的截面呈椭圆形，长短径之比在1.1~2.5之间；死毛截面呈扁圆形，长短径之达3以上。 纤维截面从外向里由鳞片层、皮质层和髓质层组成。
纤维截面是由纤维切片器或刀片按纤维轴垂直一方向切断纤维后所得的平整横截面一将此薄片在投影仪或显微镜下观察:·是鉴别纤维品种，观察纤维形状，如异形纤维、异形丝的中幸度和异形度、复合纤维等，二是考察纺丝均匀状况。（下面介绍一下常用化学纤维截面形态）
下面就来介绍一下测纤维截面的仪器——YG002型纤维细度仪。

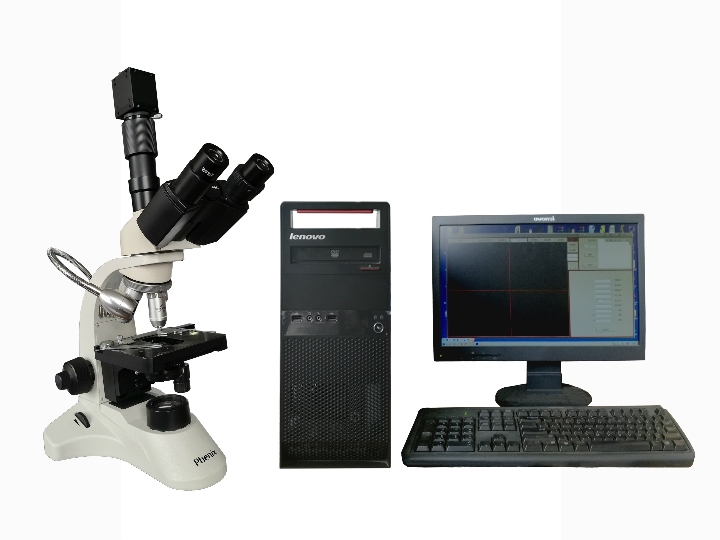

1.YG002型纤维细度分析仪主机使用高倍率双目生物显微镜（物镜选择倍率10倍，20倍，40倍，100倍工业相机连接在显微镜上），通过高分辨率的工业相机将光学显微镜与电脑相连，依靠专业的分析软件完成纤维直径和截面积的测试等工作。
纤维的横截面形态因线密度而变化。细羊毛的截面近似圆形，长短径之比在1~1.2左右；粗羊毛的截面呈椭圆形，长短径之比在1.1~2.5之间；死毛截面呈扁圆形，长短径之达3以上。 纤维截面从外向里由鳞片层、皮质层和髓质层组成。
纤维截面是由纤维切片器或刀片按纤维轴垂直一方向切断纤维后所得的平整横截面一将此薄片在投影仪或显微镜下观察:·是鉴别纤维品种，观察纤维形状，如异形纤维、异形丝的中幸度和异形度、复合纤维等，二是考察纺丝均匀状况。（下面介绍一下常用化学纤维截面形态）
下面就来介绍一下测纤维截面的仪器——YG002型纤维细度仪。
1.YG002型纤维细度分析仪主机使用高倍率双目生物显微镜（物镜选择倍率10倍，20倍，40倍，100倍工业相机连接在显微镜上），通过高分辨率的工业相机将光学显微镜与电脑相连，依靠专业的分析软件完成纤维直径和截面积的测试等工作。
2.用Y172纤维切片器将纤维切成0.2mm-0.4mm片段长度，做成标准切片。
测量截面积时，操作人员只要在已界定了测量边缘的纤维断面图像上点击一下，即可测出截面积。
成分分析的对象是混纺纱线，在测量其各种纤维细度的同时，计算各种纤维的含量百分比。在成分分析过程中可以随时汇总计算，图文兼备，成分纤维的含量百分比和平均细度一目了然。
各种测量或分析报告可以长期保存，随时查阅。此外，还可将报告转换成文本(TXT)格式或Excel格式，供其他软件共享。
使用显微镜测量纤维的直径、细度和截面积，实际上是用所选物镜的一组测量参数，来测量纤维的直径、细度和截面积，所以在测量时必须注意：实际物镜的放大倍数应当与程序中由用户指定的物镜放大倍数相同。
【相关标准】：
GB/T10685 FZ/T30003 SN/T0756 AATCC20A等
【功能特点】：
1、用于观测各类化学纤维、异型纤维、中空纤维的横截面形态并测量截面面积；
2、测量速度快，操作简单，避免人为误差。
3、测量多根纤维后软件上会同时显示每根纤维的直径，品种名，测量根数及已被测纤维的平均值、标准差、CV值及最大值，最小值。采用专业的分析软件，可以将统计报表直接输出为EXCEL，WORD等格式，方便随时查询和打印输出。
4、提供特种动物纤维、化学纤维标准样品的图库，利于实验人员对照，提高鉴别能力。
【技术参数】：
1、仪器结构：计算机、工业相机、显微镜、测量软件
2、测量范围：国标测量范围1-200μm,仪器测量范围1-2000μm(根据用户需求配置）
3、测量精度：0.1μm
4、显微镜物镜倍率：4倍，10倍，40倍，100倍（根据测试要求自由切换）
5、电子放大倍数：200倍，500倍，2000倍，5000倍（根据测试要求自由切换）
6、电源：AC220V 50Hz
7、设备外形尺寸（长×宽×高）：240mm×210mm×390mm
